家装水电图纸新手怎么看

浏览:次  时间:2021-09-02

水电工程是我们装修的时候其必须要做的,水电工作离不开图纸的,一般家装水电与预埋水电图纸是不同的。装修图纸就稍微的简单一些,其中包括给水,排水,插座,照明开关,平面图定位图与立面图等。那么新手怎么学看水电图纸呢?其水电图纸上面的符号代表什么意思呢?本文就为大家简单的介绍一下!

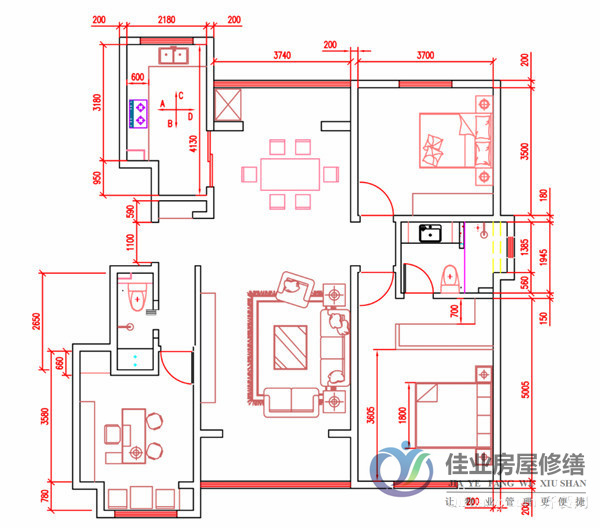

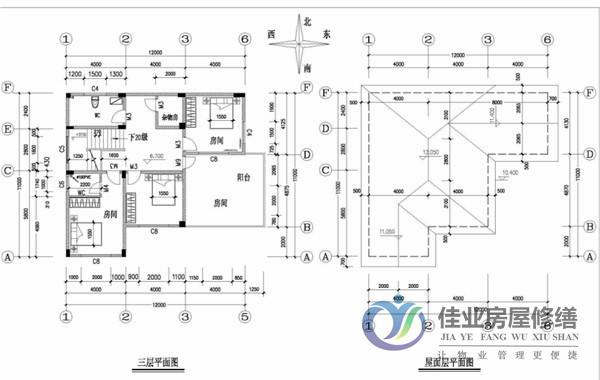

一、水电施工图要怎么看懂在看水电施工图之前,需要先阅读设计说明书,根据上面的相关标准来看图纸,如此才能够了解总体的规划。看图纸中的设施结构,将墙柱、楼层的每一个代号都按照顺序标注在图纸上,然后计算出与图纸的尺寸比例关系。综合看施工地点的平面图、立体图以及剖面图,对照现场设置,把发生立体变化的地方在图纸上标注清楚。这样,图纸上难以理解的东西就看懂一大半了呢。再进行检查与验收,将施工的缺点标注在图纸上。以此,我们便可以更容易看懂水电施工图纸啦。

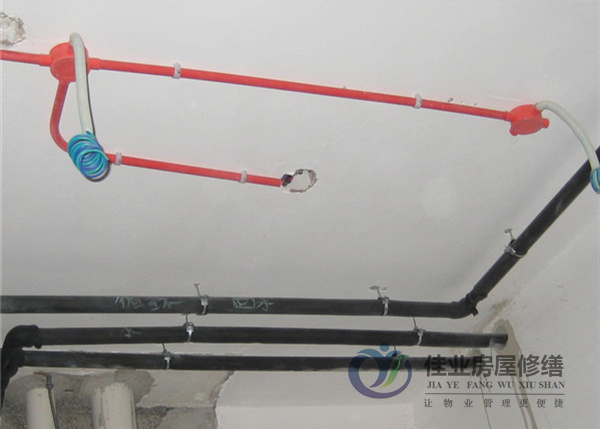

二、水电工程施工图怎么看水路施工图怎么看看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理,如有设计有洗衣机给水点,一般情况下给水点标高距完成地面1.1m。电路施工图怎么看看电施图就先看说明,插座安装高度是多少,高度达的到安全要求否,配电箱安装位置什么地方,负荷是多少,合理否,空开大小合理否,出线的保护管是多大,电线的搭配合理否,电线与用电设备的搭配是否合理,线管敷设方式是怎么样的。看家装水电施工图还要结合土建看,看结构梁的大小,预埋套管大小是否合理,建筑标高是多少,水电设施安装后房间使用高度有没有影响。房间尺寸,墙身尺寸,筏板厚度,找平层厚度,保温属内保温还是外保温,保温层厚度,内外墙装饰层厚度,当这些数据都有了之后才能准确的进行预埋、预留、制作加工。


三、水电图上符号的详解

线路敷设方式代号

1、PVC—用阻燃塑料管敷设

2、DGL—用电工钢管敷设

3、VXG—用塑制线槽敷设

4、GXG—用金属线槽敷设

5、KRG—用可挠型塑制管敷设

线路明敷部位代号

1、LM—沿屋架或屋架下弦敷设

2、ZM—沿柱敷设

3、QM—沿墙敷设

4、PL—沿天棚敷设水电图纸

线路暗敷部位代号

1、LA—暗设在梁内

2、ZA—暗设在柱内

3、QA—暗设在墙内

4、PA—暗设在屋面内或顶棚内

5、DA—暗设在地面或地板内

6、PNA—暗设在不能进入的吊顶内

照明灯具安装方式代号

1、D—吸顶式

2、L—链吊式

3、G—管吊式

4、B—壁装式

5、R—嵌入式

6、BR—墙壁内安装水电图纸符号

以上就是关于新手怎么学看水电图纸的相关内容,希望能对大家有帮助!
